Broyeur trapézoïdal OBM
Le broyeur trapézoïdal OBM est une version améliorée du broyeur Raymond, dotée d'une transmission par engrenages coniques, d'une technologie de lubrification à l'huile entièrement mince, d'une commande centrale PLC intelligente et d'un système d'élimination des poussières par impulsions à haute efficacité.
- Taille de l'alimentation : ≤ 40 mm
- Débit horaire : 3-25 t/h
- Finesse : 80-400 mesh

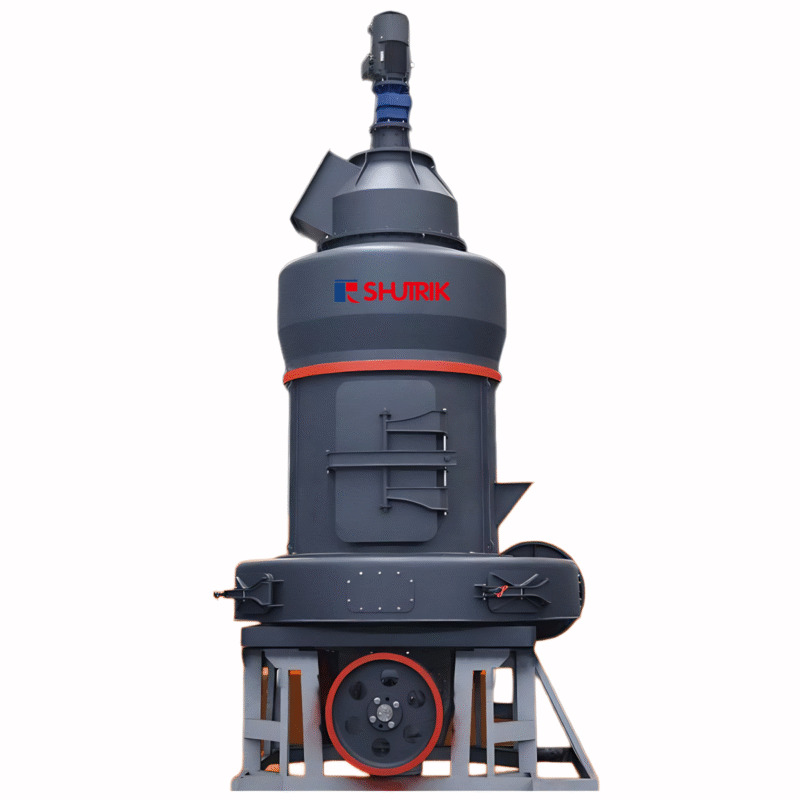

Votre fournisseur expert de broyeurs trapézoïdaux OBM en Chine
Sandreck est un fournisseur professionnel de broyeurs trapézoïdaux OBM en Chine. Nous disposons d'une unité de production indépendante et de plus de 20 ans d'expérience dans la fabrication.
Nous sommes conscients des exigences liées à l'utilisation des poudres dans différents secteurs industriels. Le broyeur trapézoïdal OBM de Sandruck a été conçu avec des systèmes de sélection et de classification des poudres à haut rendement, offrant une finesse contrôlable de 80 à 400 mesh pour répondre à ces besoins.
Le broyeur trapézoïdal OBM est capable de traiter différents types de matériaux d'une dureté Mohs allant jusqu'à 9,2, notamment le calcaire, le granit, la barytine, etc. Quel que soit votre secteur d'activité, Sandruck propose des solutions de broyage professionnelles et se réjouit de devenir votre partenaire et un allié de confiance sur le long terme.
Quels que soient vos besoins en matière de meulage, Sandruck se fait un plaisir de vous proposer des solutions professionnelles et se réjouit de devenir votre partenaire de confiance sur le long terme.
Avantages du broyeur trapézoïdal OBM
La structure est plus compacte et occupe moins d'espace, ce qui permet de réduire l'investissement du projet.
Doté d'un dépoussiéreur professionnel et de joints d'étanchéité multi-étages superposés offrant une excellente étanchéité.
Le rouleau de broyage et la bague de broyage sont fabriqués en alliage résistant à l'usure, ce qui double leur durée de vie.
Comparé aux conduits d'air traditionnels, le nôtre possède une entrée lisse, une faible résistance et une dispersion facile des matériaux.
Doté d'un système de contrôle intelligent entièrement automatisé PLC, il permet aux opérateurs de le contrôler à distance.
L'efficacité du broyeur trapézoïdal OBM en matière d'élimination des poussières est pleinement conforme aux normes nationales d'émission de poussières.

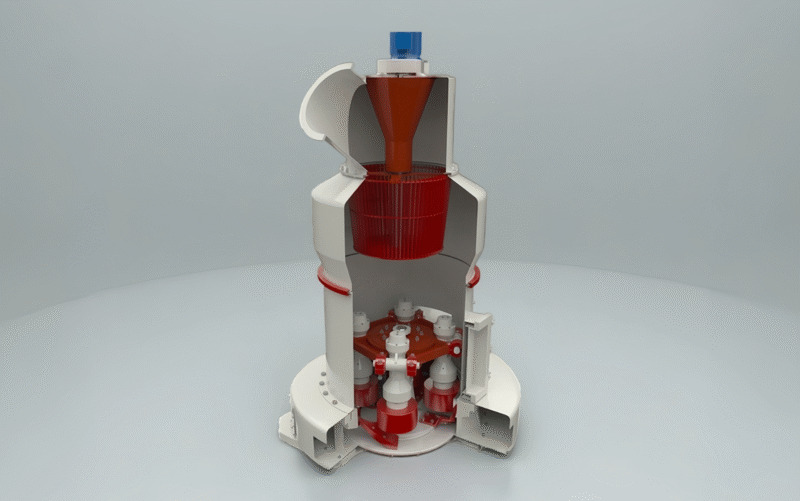

Dispositif unique de broyage à rotation verticale
Dans une usine de broyage, le broyeur trapézoïdal OBM produit par Sandreck est un dispositif à oscillation verticale utilisé horizontalement. La force centrifuge générée par cette oscillation verticale augmente de près de 35 %, ce qui intensifie l'énergie de broyage de la poudre et accroît ainsi le rendement de 35 %.
Le dispositif d'oscillation verticale assure un contact parallèle entre le rouleau et la bague de broyage, ce qui favorise le broyage de la poudre et une usure uniforme de la zone de broyage. L'usure du rouleau et de la bague est ainsi uniformisée, et la durée de vie du broyeur Raymond est prolongée de 30 %.
Broyeur trapézoïdal OBM à finesse réglable
Si vous avez besoin de produits finis de granulométrie variable, notre broyeur trapézoïdal OBM vous permet d'obtenir ce résultat en ajustant le type, la taille et la quantité de billes de broyage, ou en contrôlant la durée de broyage. Qu'il s'agisse de broyage grossier ou fin, il s'adapte parfaitement à vos besoins.

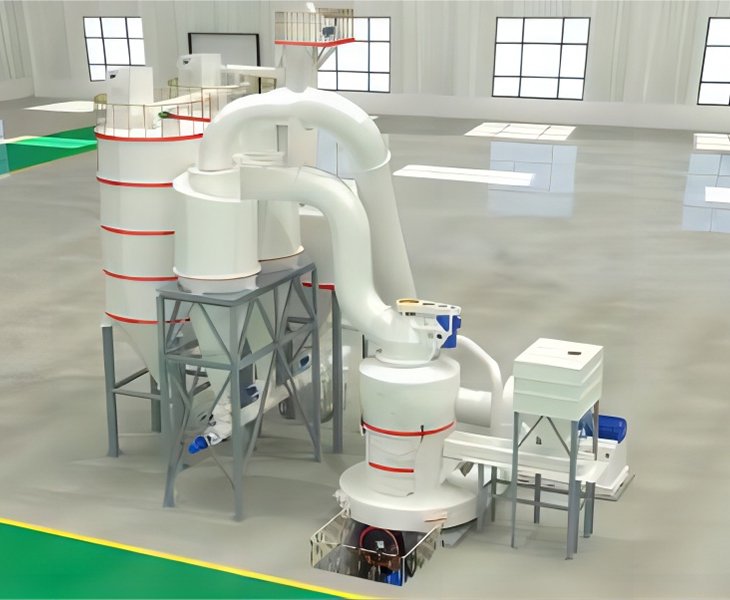

Comment fonctionne le meulage trapézoïdal OBM ?

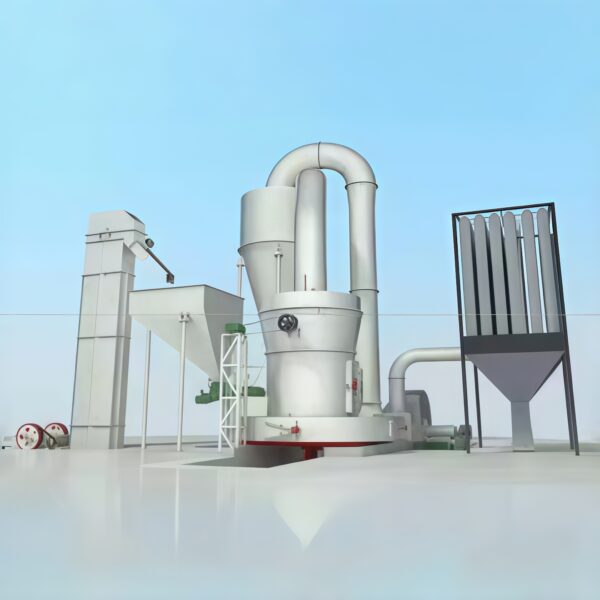

Le broyeur trapézoïdal OBM de Sandreck utilise un processus continu en circuit fermé avec circulation d'air, comprenant quatre étapes principales
1. Alimentation et broyage :
Le broyeur trapézoïdal OBM alimente sa chambre de broyage de manière uniforme grâce à un dispositif d'alimentation. Les rouleaux et les anneaux de broyage concassent le matériau par la force centrifuge combinée à l'action des racleurs.
2. Classification et retour :
Le flux d’air achemine le matériau vers le classificateur situé en haut du broyeur trapézoïdal OBM. Les matériaux répondant aux critères de poudre fine sont dirigés vers un système de collecte, tandis que ceux qui ne répondent pas aux critères sont renvoyés dans le broyeur principal pour être broyés à nouveau.
3. Collecte du produit et circulation de l'air :
Le matériau conforme sort du broyeur principal et est acheminé vers le collecteur de poudre cyclone par une canalisation pour la séparation solide-gaz. Le matériau séparé des gaz constitue le produit fini.
L'air propre ainsi séparé est renvoyé dans le broyeur principal par une conduite de retour entraînée par un ventilateur, permettant un système de circulation d'air en circuit fermé et à pression négative efficace.
4. Élimination des poussières environnementales
Les gaz résiduels et les fines poudres sont acheminés vers un dépoussiéreur dans lequel les poussières sont collectées et les gaz purifiés sont rejetés, répondant ainsi aux exigences environnementales.
Rectification trapézoïdale OBM - Votre personnalisation exclusive
Vous découvrez le broyeur trapézoïdal OBM ? Pas de panique ! Sandruck personnalise votre équipement pour mieux répondre à vos besoins
Nous personnaliserons la puissance et la sélection du classificateur de votre broyeur trapézoïdal OBM en fonction de la dureté de votre matériau, de sa teneur en humidité et du rendement dont vous avez besoin afin de garantir des capacités de traitement optimales et une efficacité énergétique maximale.
Nous pouvons personnaliser le système de classification du broyeur trapézoïdal OBM selon vos spécifications de finesse du produit fini. Nous assurons un contrôle précis de la granulométrie (80-400 mesh) afin que votre poudre réponde à vos exigences de qualité.
Nous prendrons en compte les conditions de votre installation et mettrons en place un processus complet d'alimentation, d'évacuation et de contrôle des poussières intégré au nouveau système de broyage.
Nous adapterons l'installation, la mise en service et la formation relatives à votre broyeur à votre calendrier de production. Nous établirons un profil de support technique et répondrons efficacement à vos besoins après-vente afin de garantir une production continue.
Boîtiers de broyeur trapézoïdal
Sandreck est un fournisseur chinois intégré bien connu d'équipements et de solutions pour le traitement des pierres concassées, et a fourni des services à plus d'un millier d'usines de traitement de sable et de gravier.

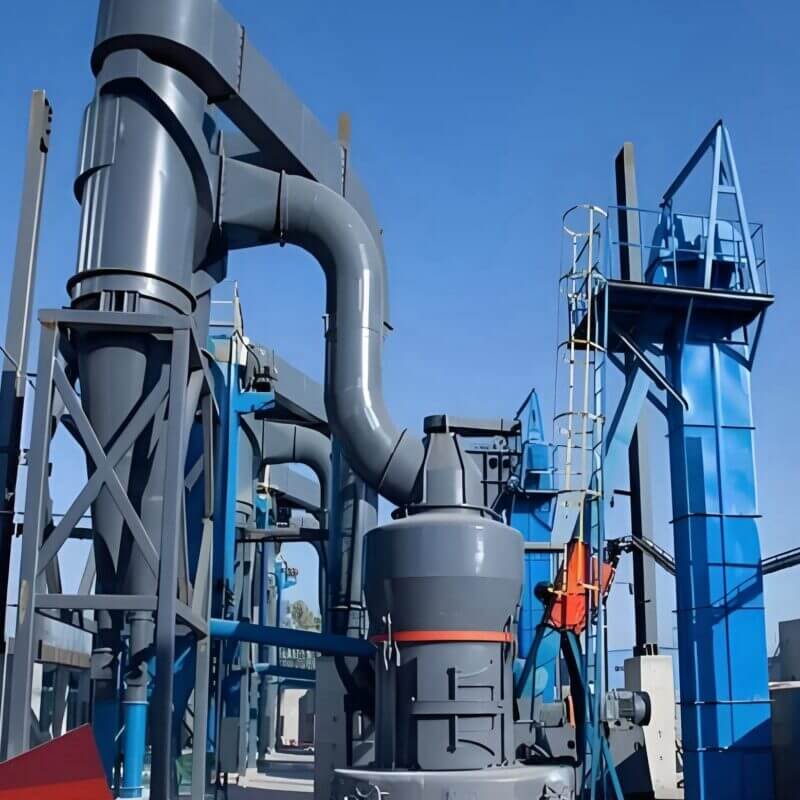

Matière première : carbonate de calcium
Capacité : 50-100 t/h
Granulométrie du produit fini : 80-400 mesh

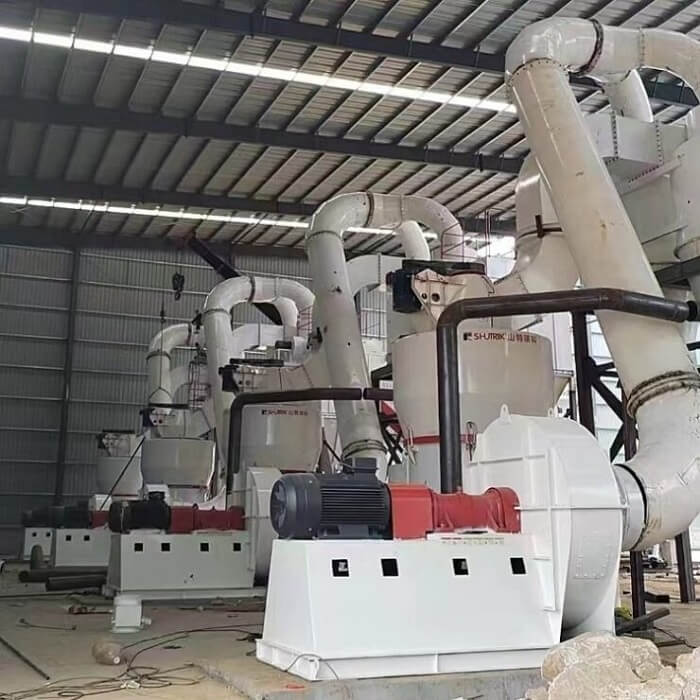

Matériau de transformation : marbre
Capacité : 30 t/h
Granulométrie du produit fini : 80-400 mesh
En savoir plus sur notre entreprise
- Paramètres techniques
- Paramètres techniques
| Caractéristiques | OBM115G | OBM145G | OBM158G | OBM178G | OBM198G | OBM218G | |
| Nombre de rouleaux de broyage (PCS) | 4 | 4 | 4 | 4 | 5 | 5 | |
| Vitesse de l'hôte (tr/min) | 110- 125 | 86-110 | 80-95 | 65-90 | 60-75 | 55-70 | |
| Taille maximale d'alimentation (mm) | 30 | 35 | 38 | 40 | 40 | 50 | |
| Dimensions du produit fini | mm | 1,6 -0,045 le plus fin 0,038 | |||||
| Engrener | 10-325, les meilleurs 400 | ||||||
| Rendement (ème) | 3- 12 | 6 -23 | 8-30 | 10-38 | 15-46 | 18- 55 | |
| Dimensions (mm) | 8425*7933*8642 | 8971*9630*11185 | 10200*9100*10100 | 10268*9595*10351 | 12150*12500*11000 | 14960*12440*11560 | |
| Nom | Projet | Spécifications, paramètres techniques | ||||||
| OBM115G | OBM145G | OBM158G | OBM178G | OBM198G | OBM218G | |||
| Moteur principal | pouvoir (kW) | 55-75 | 110- 132 | 132- 160 | 185-200 | 220-250 | 280- 315 | |
| Moteur de régulation de vitesse pour classificateur de poudre |
pouvoir (kW) |
7.5 – 11 |
18.5 – 30 | 22- 30 | 30- 37 | 37- 55 | 55-75 | |
| Moteur de ventilateur centrifuge | pouvoir (kW) | 55-75 | 110- 132 | 132- 160 | 185-220 | 220-250 | 280- 315 | |
|
Machine auxiliaire Partie (référence) |
Broyeur |
modèle
| PE250*400 | PE250*750 | PE250*750 | PE250*1000 | PE250*1200 | PC1010 |
| puissance du moteur (kW) | 15 | 22 | 22 | 30 | 37 | 110 | ||
|
Recommander | modèle | TH200*8,13m | TH300*9,55m | TH300*9,55m | TH300*10,55m | TH300*13,05m | TB315*12,43m | |
| puissance du moteur (kW) | 3 | 4 | 4 | 4 | 5.5 | 11 | ||
| Mangeoire | modèle
| GZ2F | GZ3F | GZ3F | GZ4F | GZ5F | GZ5F | |
| pouvoir (kW) | 0.15 | 0.2 | 0.2 | 0.45 | 0.65 | 0.65 | ||
| Bac tampon | capacité ( m³) |
1.5 | 2.5 | 3.3 | 4.5 | 22.4 | 22.4 | |
En fonction de facteurs tels que les caractéristiques des matériaux, les exigences de production et la consommation d'énergie, il convient de prendre en compte de manière exhaustive la qualité des équipements, le degré d'automatisation et les performances en matière de protection de l'environnement afin de garantir une efficacité élevée, une grande durabilité et la conformité aux exigences de production.
Lors de l'utilisation, il convient de noter qu'il est interdit de traiter des matières inflammables et explosives à forte teneur en eau, et de démarrer, faire fonctionner et arrêter l'appareil en stricte conformité avec les procédures d'utilisation afin de garantir la sécurité.
Les principaux composants comprennent des équipements auxiliaires tels que la machine principale, le sélecteur de poudre, le ventilateur, le dépoussiéreur, ainsi que des composants essentiels tels que les rouleaux de broyage, les anneaux de broyage, les ressorts de pression, les supports pour fleurs de prunier et les systèmes de raclage.
